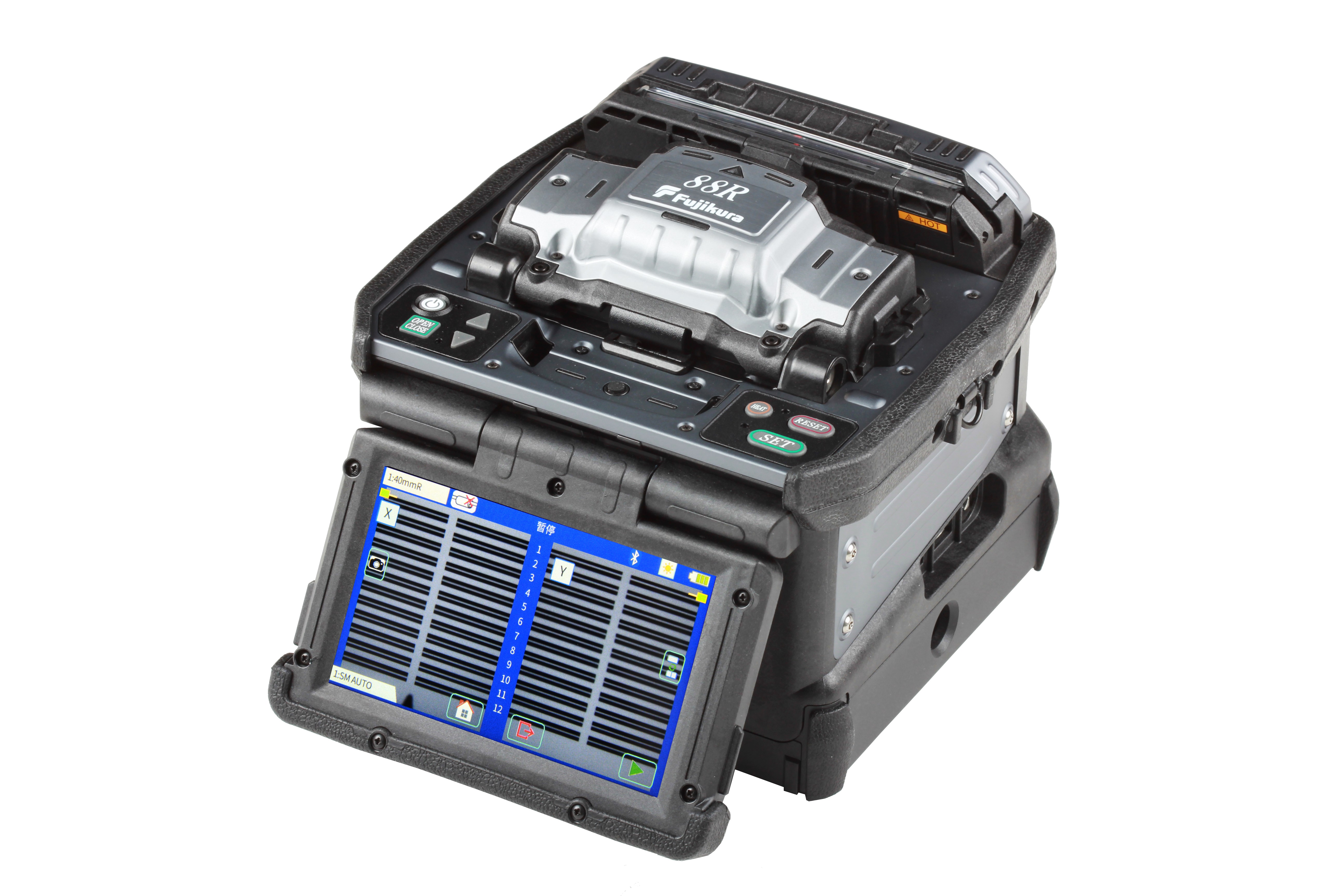

Fujikura 88R12帶狀光纖熔接機
產品介紹
藤倉研發以及生產熔接機的歷史已經超過30年，其設計處于業界的領先地位，也被公認為世界上熔接機行業的領導者。
88R12帶狀光纖熔接機配備有最多能夠應對12芯光纖的大范圍加熱區域，在電極棒之間能夠均勻地融化光纖并且通過分析電弧的亮度，來實時控制放電的強度。帶狀光纖熔接機雖然不具備纖芯對準能力， 但是藤倉通過分析利用放電過程中光纖表面的張力作用，來有效減小光纖偏移所帶來的影響。
88R12帶狀光纖熔接機標配有一副備用的12芯光纖V型槽，且安裝了備用的電極棒。備用V型槽可以在施工現場進行更換，大大縮減了由于現場維護保養所浪費的時間，進一步提升了工作效率。
在不斷創新的同時，88R12熔接機也實現了操作功能的人性化，自動化的防風蓋和加熱器能夠幫助操作人員使用最少的手動操作步驟來完成整個熔接流程。加熱器表面的構造便于定位和放置熱縮管，能夠?qū)峥s管的中心與加熱器的中心對準。
88R12熔接機配備有藤倉首創的智能刀片管理技術，可以同時和兩把CT50切割刀及一把RS02/03帶狀光纖熱剝除鉗進行藍牙無線連接。智能刀片管理技術是基于熔接機和光纖切割刀無線連接的創新功能，通過持續觀察切割刀的切割效果，可以在檢測到刀片磨損的時候，控制切割刀自動旋轉刀片。
88R12熔接機的攜帶箱整合了多種用途，攜帶箱打開后就可以開始熔接操作，并且根據不同的操作環境，可以選擇將熔接機放置于攜帶箱的頂部或是將工作托盤取出進行操作。最新的工作托盤配備有兩個大空間抽屜可存放工具和電池，并且托盤可以分開成兩個部分以適應不同的工作場景。
除了以上這些新的功能之外，88R12熔接機還能管理連接的切割刀刀片壽命，控制帶狀光纖熱剝除鉗的剝除條件等，使其成為藤倉有史以來智能化、人性化、自動化程度最高的帶狀光纖熔接機。
產品特點
*12芯帶狀光纖熔接機
*更先進的自動化架構
*利用放電過程中光纖表面的張力作用減小光纖偏移
*可以在施工現場進行更換的備用12芯光纖V型槽
*可以兼容各種類型12芯帶狀光纖的光纖夾具
*人性化的多功能攜帶箱
*可藍牙無線連接CT50光纖切割刀和RS02/03帶狀光纖熱剝除鉗
*大容量鋰電池
*5英寸彩色液晶觸摸屏
*內置教學視頻和PDF操作手冊
技術參數
光纖對準方式 | 利用光纖熔接過程中表面張力作用進行包層對準 | |
適用光纖芯數 | 單芯, 2, 4, 5, 6, 8, 10, 12 | |
適用光纖類型 | 光纖類型 | 單模光纖 |
多模光纖 | ||
包層直徑 | 約為125μm | |
適用涂覆層 | 光纖夾具 | 涂覆層形狀：參考夾具類型 |
切割長度：10mm | ||
光纖熔接效果 | 熔接損耗 | ITU-T G.652：平均0.05dB |
ITU-T G.651：平均0.02dB | ||
ITU-T G.653：平均0.08dB | ||
ITU-T G.655：平均0.08dB | ||
ITU-T G.657：平均0.05dB | ||
熔接時間 | SM FAST模式：平均14~15秒 | |
SM AUTO模式：平均19~20秒 | ||
適用熱縮套管 | 熱縮套管類型 | 加熱收縮型套管 |
熱縮套管長度 | 最大66mm | |
熱縮套管直徑 | 加熱前最大6.0mm | |
熱縮套管加熱效果 | 加熱時間 | 40mm FP-05模式：約為38~40秒 |
40mm FP-04T模式：約為17~19秒 | ||
Single 40mm模式：約為14~16秒 | ||
Single 60mm模式：約為13~15秒 | ||
光纖拉力測試 | 約為2.0N | |
電極棒壽命 | 約為1,500次熔接 | |
外觀屬性 | 尺寸W | 約為170mm（不包括突出部） |
尺寸D | 約為173mm（不包括突出部） | |
尺寸H | 約為150mm（不包括突出部） | |
重量 | 約為2.6kg（含電池） | |
環境適應能力 | 溫度 | 使用環境：-10~50℃ |
存儲環境：-40~80℃ | ||
濕度 | 使用環境：0~95%RH不結露 | |
存儲環境：0~95%RH不結露 | ||
海拔 | 最高3,700m | |
交流適配器 | 輸入 | 交流100~240V, 50/60Hz，最大1.5A |
電池 | 類型 | 可充電鋰電池 |
輸出 | 約為直流14.4V / 6,380mAh | |
容量 | 約為165次熔接和加熱循環 | |
溫度 | 充電環境：0~30℃ | |
存儲環境：-20~30℃ | ||
電池壽命 | 約為500次充電循環 | |
顯示 | 液晶顯示器 | 5英寸TFT彩色觸摸屏 |
放大倍數 | 約為20倍：12芯帶狀光纖，60倍：單芯光纖 | |
照明 | V形槽 | LED燈 |
接口 | PC連接 | USB2.0 Mini-B，支持因特網聯網遠程升級 |
電源輸出 | USB2.0 Type A | |
帶狀光纖熱剝除鉗 | Mini DIN 6pin | |
無線通信 | Bluetooth 4.1 LE | |
數據存儲 | 熔接模式 | 100個熔接模式 |
加熱模式 | 30個加熱模式 | |
熔接結果 | 20,000個熔接結果 | |
熔接影像 | 100個影像 | |
三防性能 | 防震 | 76cm高度六方向的自由墜落 |
防雨 | 降水量在10mm/hr的情況下10分鐘 | |
防塵 | 暴露于灰塵中（0.1~500μm大小的硅酸鋁顆粒） | |
配置清單
主機及附件 | ||
說明 | 型號 | 數量 |
熔接機主機 | 88R12 | 1臺 |
電池 | BTR-15 | 1塊 |
交流適配器 | ADC-20 | 1個 |
交流電源線 | ACC-17 | 1根 |
高精度光纖切割刀 | CT50 | 1把 |
帶狀光纖熱剝除鉗 | RS02 | 1把 |
光纖夾具 | FH-70-XX | 2對 |
備用12芯光纖V型槽 | VG12-01 | 1副 |
備用電極棒（在備用V型槽上） | ELCT2-16B | 1對 |
酒精泵 | AP-02 | 1個 |
內六角螺絲刀 | HEX-01 | 1把 |
V型槽清潔刷 | VCB-01 | 1把 |
USB數據線 | USB-01 | 1根 |
快速指導手冊 | QRG-03 | 1份 |
攜帶箱/工作臺 | CC-39 | 1個 |
左側工作托盤 | WT-09L | 1個 |
右側工作托盤 | WT-09R | 1個 |
工作托盤冷卻架 | JP-09 | 1個 |
三腳架螺絲 | TS-03 | 2個 |
攜帶箱背帶 | ST-03 | 1根 |
熔接機背帶 | ST-02 | 1根 |
可選配件 | ||
說明 | 型號 | 備注 |
光纖夾具 | FH-70-250 | 直徑250μm的涂覆層 |
FH-70-900 | 直徑900μm的涂覆層 | |
FH-70-2 | 2芯帶狀光纖 | |
FH-70-4 | 4芯帶狀光纖 | |
FH-70-8 | 8芯帶狀光纖 | |
FH-70-12 | 12芯帶狀光纖 | |
FH-70-12PC | 對應12芯帶狀光纖轉換間距 | |
FH-FC-20 | 2mm直徑尾纖 | |
FH-FC-30 | 3mm直徑尾纖 | |
FH-60-LT900 | 900μm松套管光纖 | |
直流適配器 | DCA-03 | |
直流電源線 | DCC-20 | 用于和汽車點煙器連接 |
DCC-21 | 用于和汽車電池連接 | |
