迪曼達DMD-580A智能線纜捆扎機使用說明
品牌：迪曼達 型號：DMD-580A 利號：201820257187.7 仿造必究
提示：使用該產品前，請先詳細閱讀使用說明書上的相關操作規范與安全守則，防止造成不必要的損失。
機器簡介

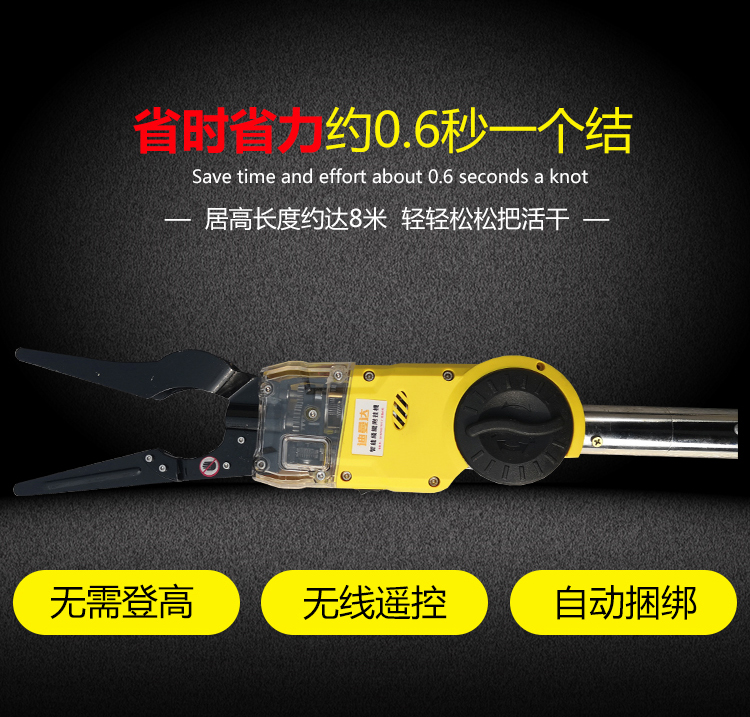

該機器是一種手持式免登高線纜快速附掛工具，內部放置控制器等電路元件， 能自動完成線纜附掛捆扎的所有步驟，可廣泛應用于通信工程領域高空作業, 用于代替傳統人工附掛捆扎線纜。該機器主要由機體，專用線盤，電池，遙控開關，手持桿五大部分組成。
產品特點：
1、 工作效率高
在相同工作環境下是傳統高空人工作業的5倍，可以連續工作10個小時，不受自然環境和客觀外界因素影響，適合各種復雜線纜的捆扎附掛，大大提高了工作效率，降低工作強度。
2、 安全性高
可絕緣10萬伏高壓強電，避免了傳統爬梯、滑車等高空作業，提高工作人員安全系數，減少安全事故的發生，保障人員安全。
3、 設備操作簡單
簡單方便的遙控開關，一人就可獨立操作減少了勞動力的使用，簡單易懂，上手快，適合不同文化層次、不同年齡段的工人使用。
4、 機器攜帶方便
傳統施工過程中需要攜帶梯子等大型工作，相應還需配備交通工具，至少需要三人才可完成工作。該機器體積小，重量輕，各部分可以拆卸裝包，攜帶方便，減少工作時間，提高工作效率。
技術參數
電池容量：6600毫安/組，一塊電池可工作1500次以上，大概附掛3公里以上。

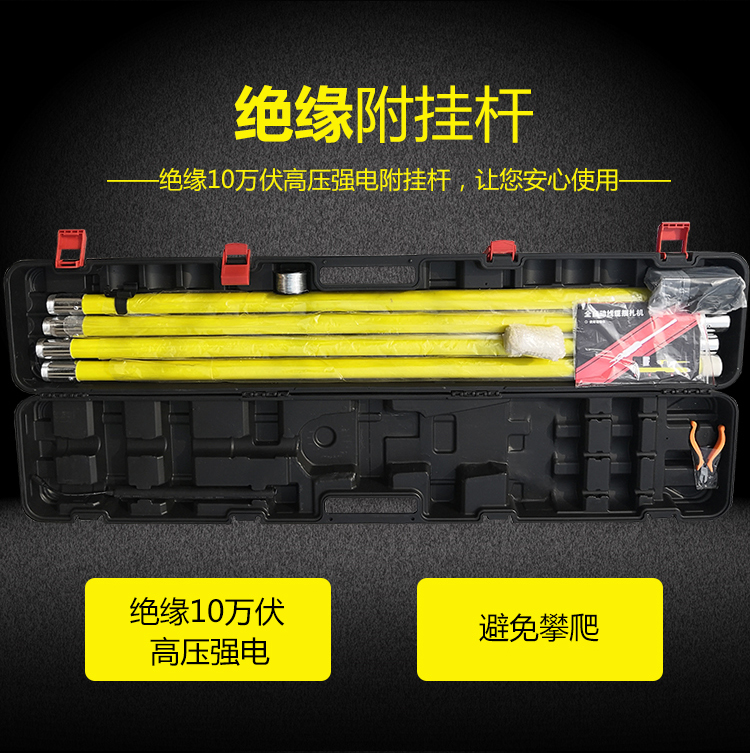

附掛桿：可絕緣10KV，材質由絕緣玻璃鋼環氧管構成，四根90cm長桿，一根43cm電池桿。
覆膜鐵絲：每盤110米，一次出絲700-750毫米，可附掛2KM。
遙控開關：遙控距離空曠20米，可隔墻使用。
電壓：12.8V 捆扎范圍：8-58 mm 捆扎時間：0.8秒每次
鐵絲直徑：0.85mm 充電時間：1.5小時
使用方法：

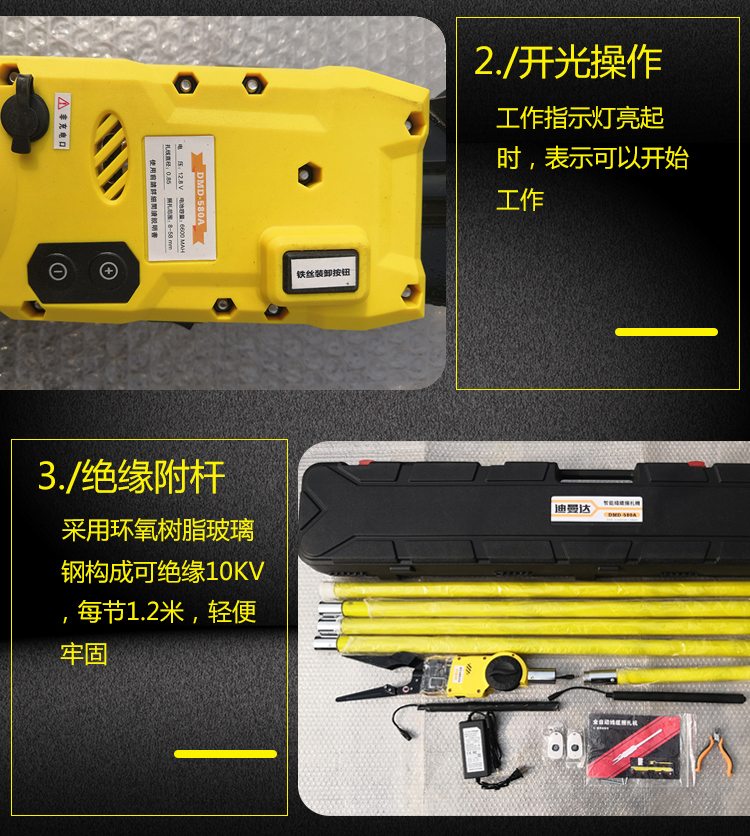

1、取出電池絕緣桿部分，將鋰電池進行充電，綠燈亮起意為充滿狀態，充電時間大約90分鐘左右，充滿后對接主機，打開主機開關，此時蜂鳴器會發出滴的提示音，表示機器已經通電。

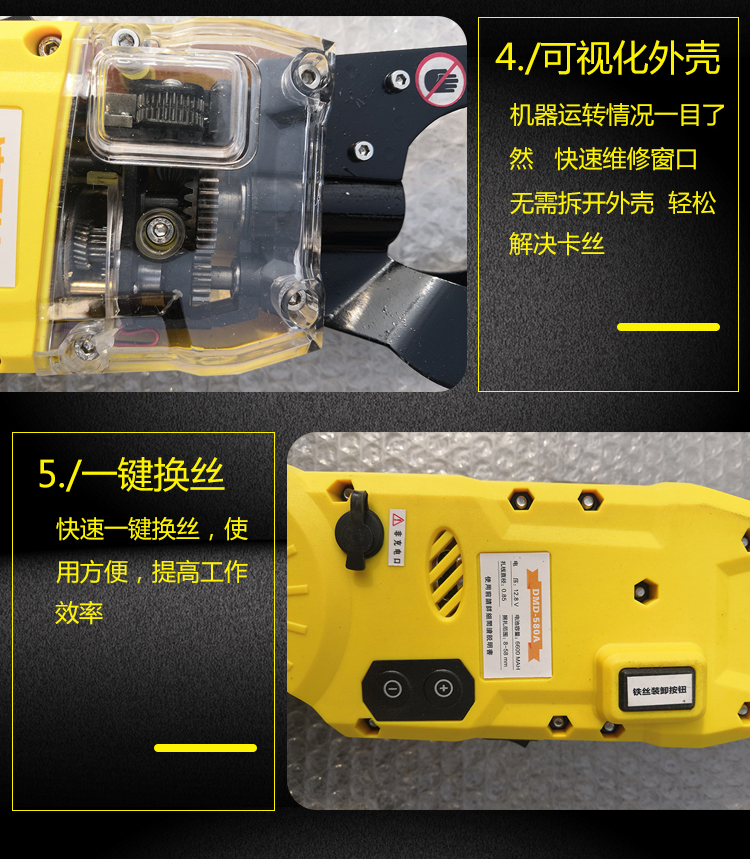

2、旋轉并取下機身中部固定扎線盤的六孔圓蓋，然后將我公司定制的絲盤裝入制定位置。
3、取出一盤扎線用手拉直10公分后,插入機身長方形進線孔，向前輸送至底部，將扎線裝入，并把六孔圓蓋旋轉至緊（如鐵絲不拉直，容易造成卡絲，鐵絲無法進入規定軌道）。
4、 開機，用遙控將扎線引出測試，鐵絲按規定軌道送出，確保線盤安裝成功 。警告：機器工作時，手不能觸扎絲走道以防造成人身傷害。
5、取出高度合適的絕緣桿與電池絕緣桿進行對接
6、舉起機身選擇合適的線路進行施工

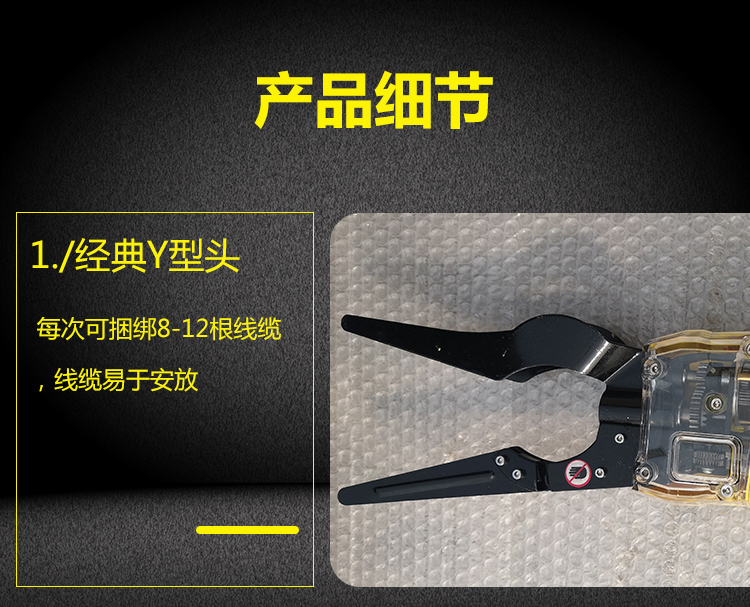

7、把需要捆綁的線纜，全部放入捆綁凹槽。
8、施工人員按下遙控開關，附掛機自動吐絲、鉸緊、切斷。
9、操作一次之后再按第二次，不要連續操作多次，以免兩次鐵絲纏繞一起。
10、長時間不工作會聽到機器有連續嘀嘀嘀的響聲后，請重啟電源，機器恢復工作狀態。
11、扎絲走道滑塊調節，先用工具松開兩顆螺絲，然后調解到適當位置，順時針方向逐漸減少出絲形成的圓的直徑，反之則加大。出絲成形圈直徑在83-85為最佳）。

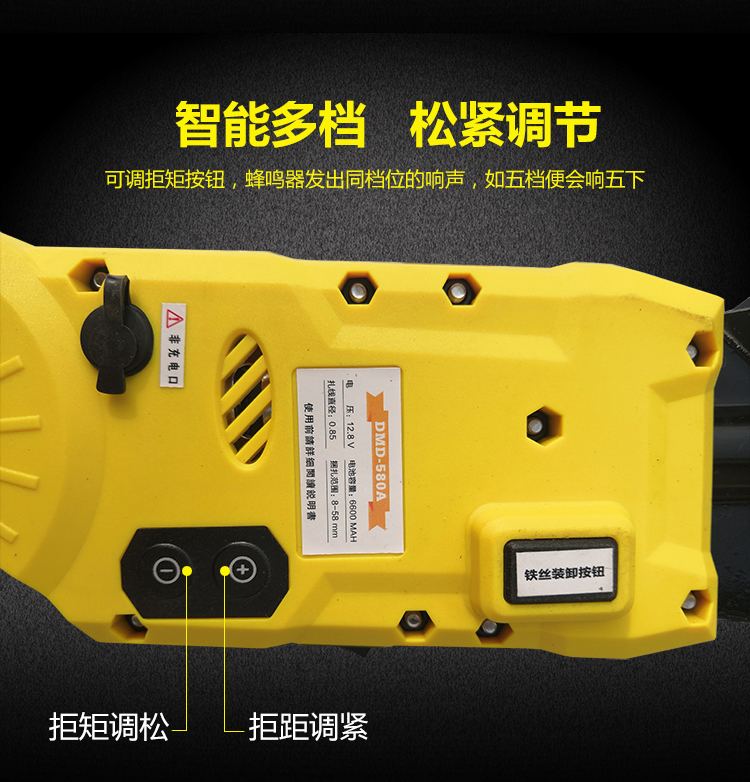

12、扭矩調節：使用中如發現有扎不緊或易斷現象，可以調整扭矩調節按鈕，扎不緊按“+”號一下即扭矩增加一檔（出廠設置為5檔），蜂鳴器會發出檔位對稱的叫聲，如10檔會連續響十下，以此類推。過緊（易斷）調節“-”號，調整到合適為止。
產品故障修理
故障現象 | 造成因素 | 解決方法 |
捆扎機無法開啟 按開關鍵沒任何反應 | 1：電池沒電 2：電池損壞 3: 線路接觸不良 4：線路故障 | 更換電池或充電，若還不能開啟，打開機殼檢查線路或返修 |
按下遙控開關時，機器空轉，沒有出絲 | 1: 絲盤沒絲 2：絲盤裝入時，鐵絲頭沒有拉直 | 1：更換絲盤 2：取出絲盤，拉直彎曲的鐵絲頭 |
按下遙控開關，機器不工作 | 1：電池電量不足 2：齒輪部分被異物卡死 3：線路板故障 | 1：將電池進行充電 2: 打開齒輪部分，將異物取出 3：返修 |
出絲后無法切斷鐵絲 | 道具磨損或出線壓板口磨損 | 更換刀具或出線壓板 |
按下遙控開關，只出絲，不捆綁 | 1：霍爾元件感應位置偏移 2：霍爾元件破損 3：線路故障 | 1：將霍爾元件裝入對應位置 2：更換霍爾元件 3：返修 |
充電器LED燈不亮，無法充電 | 充電器故障 | 更換充電器 |
偏絲：捆扎時鐵絲圓弧在鉗口外無法扎緊 | 捆扎時，有物體擋住鉗口使出絲軌道發生干涉，造成出絲走偏 | 調節捆扎角度，清除鉗口出絲軌道異物 |
蜂鳴器報警 | 1：電源開關打開后放置時間超過一分鐘 2：電池沒電 | 1：關掉電源開關重新開啟 2：更換電池 |
維修與保養
1、 保證出絲口等位置清潔，無異物。
2、 不能隨意放置機器，閑置時，請裝入原配外包裝里。
3、 適時更換損耗件（出線壓板，切絲刀等）。
4、 本機在使用過程中，應經常打開盒蓋清理電機、齒輪箱的鐵絲末，以延長機器使用壽命。
保修內容
本產品自消費者購買日期起，機身保修六個月，電池保修三個月。充電器、切絲刀、出線壓板、內六角扳手，鐵絲鉗不在保修范圍內。捆扎機因人為或自然災害而造成的損壞，不在保修范圍內。
安全使用守則：
1、使用該產品時，請先認真閱讀說明書。
2、捆扎機不能隨意扔放，以免內部零件損壞，也不能敲擊機頭，否則會引起偏絲。
3、捆扎機不能存放在潮濕環境中。不使用時應該存放在干燥、清潔，無腐蝕性氣體的環境中。
4、當機器蜂鳴器發出報警聲時，必須馬上關閉電源，待故障排除后方可繼續操作。
5、嚴禁電池靠近明火、高溫物體或直接暴露在雨天環境中。
6、充電時，不能放置在潮濕或者高溫的環境中，并要求用指定的充電器充電，否則后果自負。
7、捆扎機要存放于兒童不能接觸的地方以免造成傷害。
8、捆扎機工作時，手禁止進入扎絲走道部分。
9、如果發現電池膨脹等現象，馬上停止使用，并更換電池。
10、捆扎機長時間閑置時，請拔掉電池。
11、未按本說明書的有關操作和安全守則使用該產品，而造成的傷害，后果自負。
12、使用該機器前請佩戴安全帽。
特別注意事項：
1、絲盤用到最后一米左右，一定要順著塑料絲盤把剩余鐵絲一起拉出，不能直接用完或?qū)㈣F絲剪斷，否則造成機器通道被鐵絲堵住，無法工作。如果鐵絲退不出來，先檢查剪刀頭是否卡緊，如卡緊用斜口鉗將扭軸轉幾圈就可以順利退出。
2、可能會有繞不緊情況發生屬正常現象，另外新電池沒電或電量不足，也有鐵絲繞不緊現象，更換充滿電的電池就會消除，請放心使用。
3、新電池第一次使用時要先把電池內的電用完，然后再一次性充足電，這樣就可以延長電池壽命，更好地為您服務。

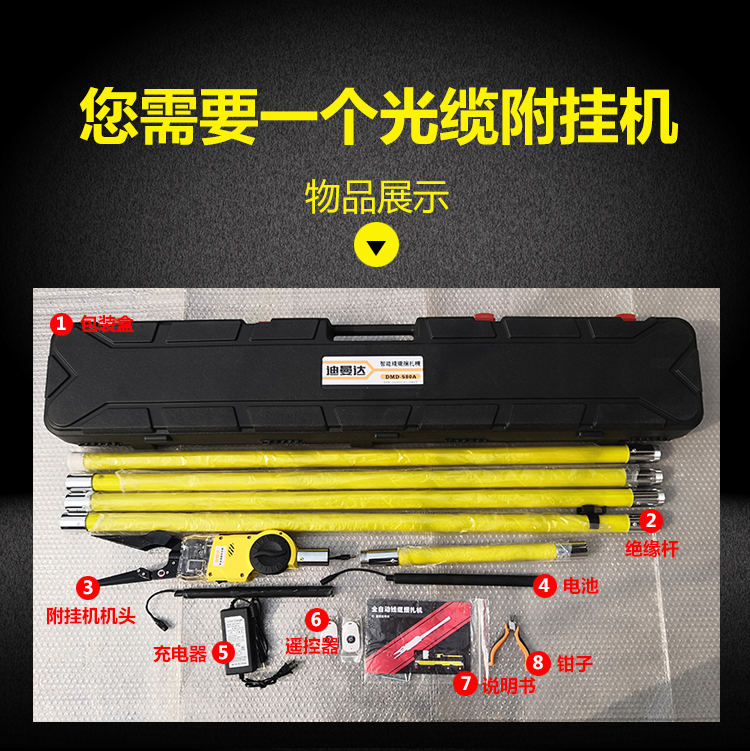

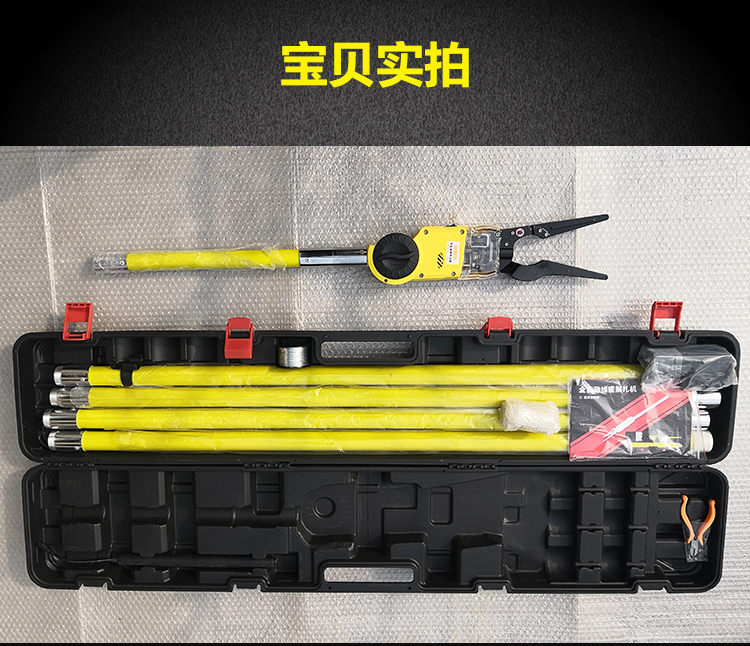

標準配置：
智能線纜捆扎機一臺、4根90cm絕緣桿、一根43cm電池桿，兩個遙控器、兩盤鐵絲、電池包兩組、一個充電器、絲鉗一把、內六角扳手2把、使用說明書一本。
注意事項
1、 使用機器前請佩戴安全帽。
2、 產品出廠已經調試好，請不要再去調節出絲口等任何地方。
3、 當聽到機器有連續嘀嘀嘀的響聲后，請關閉電源，檢查切口處是否有異物。
4、 充電時間約為三個小時，請勿長時間充電。
5、 機器不防水，請勿雨天使用。
