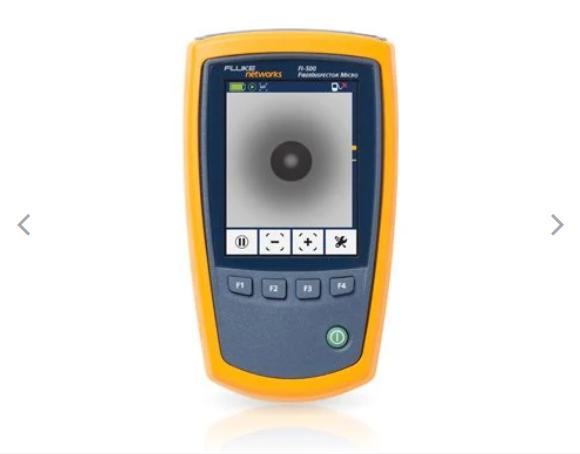

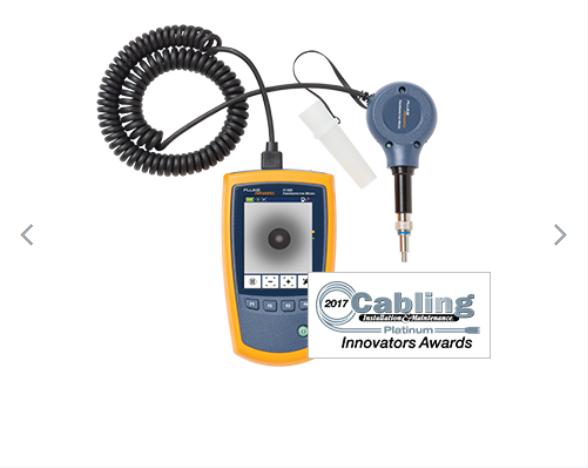

福祿克FLUKE FI-500 FiberInspector? Micro
產品亮點
光纖檢測顯微鏡攝像機，用于檢查光纖端面是否被污染或損壞
PortBright?，內置閃光燈，用于照亮黑暗區域和擁擠的面板
光纖檢測顯微鏡攝像機帶有自動聚焦功能，幾秒內即可形成穩定的影像
大顯示屏查看單模和多模光纖端面

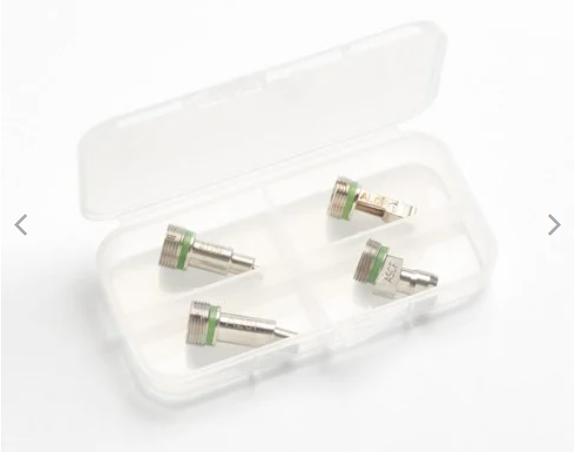

配備 4 個 UPC 端頭（LC、SC，1.25 mm 和 2.50 mm）。提供 APC、悶頭探針。
自動對中實現精密的光纖插針檢查
概述
骯臟的光纖端面是單模和多模光纖系統中出現問題的主要原因。FI-500 FiberInspector? Micro 光纖檢測顯微鏡攝像機可以幫您解決與光纖端面檢測相關的問題，特別是在亮度較暗、線纜密度較高的情況下。非常容易使用：只需把線纜插入 FI-500 并按 AF 按鈕。短短幾秒內，即可看到光纖端面的清晰視圖。如果您無法接觸某個位置，或者您只是無法讓圖像靜止，只需按暫停按鈕即可凍結圖像。
PortBright? 照明用于查看黑暗和密集面板中的端口
自動聚焦，短短數秒即可獲得穩定圖像
大顯示屏查看單模和多模光纖端面
配備 4 個 UPC 端頭（LC、SC，1.25 mm 和 2.50 mm）。提供 APC 端頭
自動對中實現精密的光纖插針檢查
現在的高密度光纖接線板使檢測非常困難。難以找到要測試的線纜或端口，特別是大部分?jǐn)?shù)據中心和接線柜的光照條件較差。
FI-500 可以幫助您簡化檢測過程。內置的 PortBright 手電筒可以幫您找到正確的端口或線纜。小體積探測器適合擁擠空間，并使用按鈕式控制來簡化操作。自動聚焦讓您在幾秒內就能看到清晰的端面圖像，另外使用暫停按鈕可以將圖像凍結在清晰的 320 x 240 顯示屏上，從而進行更詳細的檢查。
FI-500 FiberInspector Micro 填補了手動顯微鏡和全自動檢測顯微鏡之間的空白。FI-500 與手動檢測顯微鏡一樣簡單實用，而且配備能夠減少故障排除和檢測時間的高級功能。
手動光纖檢測顯微鏡使用簡單，但不太適合接線板或光纖密度非常高的情況。閉上一只眼睛僅用另一只眼睛觀察是非常不方便的，或者根本無法實現，特別是在光線較暗的空間。
全自動檢測顯微鏡可以分析并評估光纖連接的清潔度，這對許多應用非常重要，但快速排除基本故障時，通常不需要分析。
特性

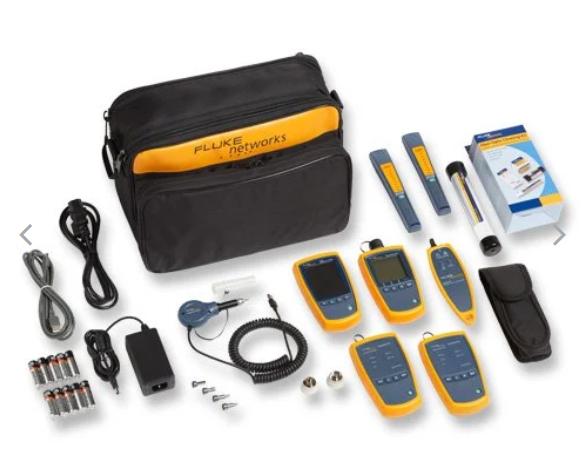

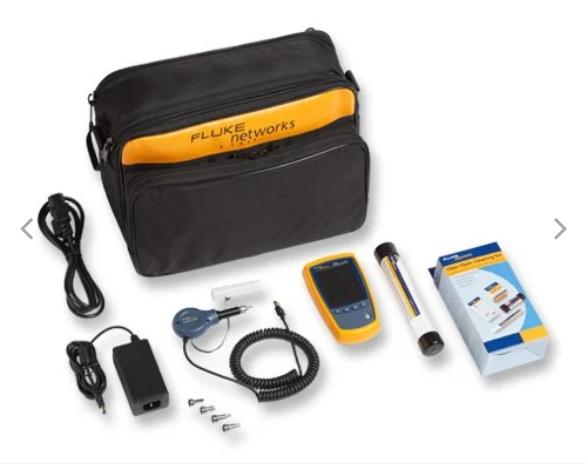

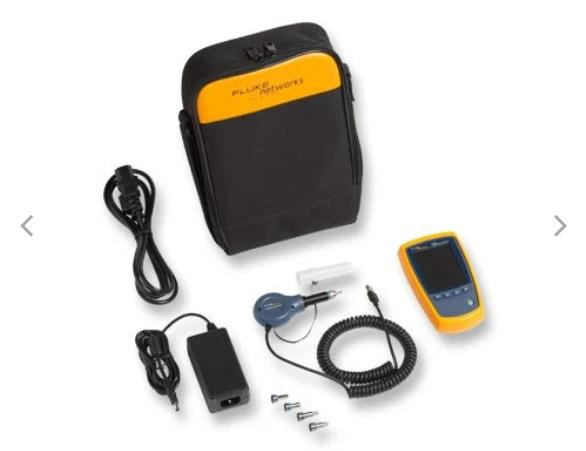

型號和配件
規格
一般規格
溫度范圍，不含電源適配器
工作時：0 °C 至 +50 °C
存放：-30 °C 至 +60 °C
溫度范圍，含電源適配器
工作時：0 °C 至 +40 °C
存放：-20 °C 至 + 60 °C
濕度范圍
工作時：0% 至 95% °C（0 °C 至 +50 °C）RH，無凝結
存放：0% 到 95%（35 °C 到 45 °C）RH，無凝結
海拔
工作時：4,000米
存放：12,000米
振動
2 g，5 Hz 至 500 Hz
沖擊
1m 跌落試驗
安全
IEC 61010-1 第 3 版； IEC 62133
顯示屏
放大倍率
1x、2x、4x
幀每秒
≥12
電池類型*
可充電 NiMH電池，2 x 1.2V，2700 mAh
電池壽命*
3 小時，探頭連續工作
6 小時，探頭典型工作情況
充電時間
至少4 小時
電源適配器
輸入：100 至 240 VAC±10%, 50/60Hz
輸出：6 VDC，最高 3 A 級
顯示屏
3.2 英寸 TFT LCD，320 x 240
軟件升級
可以使用 USB 驅動器升級
輸入
USB 2.0，Type A
體積
5.5 英寸 x 3.2 英寸 x 1.5 英寸（140 毫米 x 80 毫米 x 39 毫米）
重量
9.7 盎司 (275 g)
*已使用 Gold Peak GH230AAHC 電池測試。
探針
放大倍率
200x。縮放功能有 1x、2x 和 4x 設置
照相機類型
5 百萬像素 1/4 英寸 CMOS 傳感器
視場
610 μm x 460 μm
分辨率
1 μm
光源
LED， >100,000 小時壽命
端面照明
同軸藍光 LED
端口照明
2 白光 LED
電源
通過 USB 接口供電
輸出
通過 USB 2.0 接口輸出視頻
體積
4.6 in x 2 in x 0.95 in (117 mm x 51 mm x 23 mm) （具體長度取決于適配器端）
重量
125 g (4.4 oz)（不含適配器端頭）
